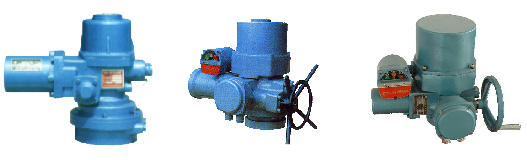

QB普通型閥門電動裝置

　　1.概述

　　QB普通型閥門電動裝置適用天蝶閥、球閥、旋塞閥和風門檔板等做90°回轉的閥門。QB為一體式，DQW為疊加式（DZW電裝加二級減速器）。用以控制閥門的開啟、關閉和調節，可遠距離控制，也可現場操作。QB普通型閥門電動裝置廣泛用于電力、冶金、化工、食品、紡織、造紙、制藥、水廠和污水處理等部門。

　　2.型號表示方法

　　3.主要技術參數

　　3.1 電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。

　　3.2 工作環境：

　　3.2.1 環境溫度：-20—+60℃（特殊訂貨-60—+80℃）

　　3.2.2 相對溫度：≤90%(25℃時）

　　3.2.3 普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）

　　3.2.4 防護等級：戶外型和防爆型為IP55（可訂制IP67）。

　　3.3 工作制：為短時10分鐘（可訂制30分鐘）。

　　3.4 型號規格和主要性能參數

型號	規格	額定轉矩 N.m	輸出轉速 r/min	電機功率 kw	電機堵轉電流 A	運行90° 時間 S	參考重量（基本型） kg
QB1	QB5-1	50	1	0.04	1.82	15.0	22
	QB5-2	50	2	0.06	2.45	7.5
	QB10-1	100	1	0.06	2.45	15.0
	QB10-2	100	2	0.09	3.36	7.5
	QB15-1	150	1	0.09	3.36	15.0
	QB15-2	150	2	0.12	3.99	7.5
	QB20-1	200	1	0.09	3.36	15.0
	QB20-2	200	2	0.12	3.99	7.5
	QB30-1	300	1	0.12	3.99	15.0
	QB30-2	300	2	0.18	5.81	7.5
	QB40-1	400	1	0.18	5.81	15.0	40
	QB40-2	400	2	0.25	7.21	7.5
QB2	QB60-1	600	1	0.18	5.81	15.0
	QB60-2	600	2	0.25	7.21	7.5
	QB90-1	900	1	0.25	7.21	15.0	68
	QB90-2	900	2	0.37	9.66	7.5
QB3	QB120-1	1200	1	0.37	9.66	15.0
	QB120-2	1200	2	0.55	15.40	7.5
	QB200-1	2000	1	0.55	15.40	15.0
	QB200-2	2000	2	1.10	28.00	7.5
	QB250-1	2500	1	0.55	15.40	15.0
	QB250-2	2500	2	1.10	28.00	7.5
	QB400-0.5	4000	0.5	0.55	15.40	30	110
	QB500-0.5	5000		0.75	18.34
	QB600-0.5	6000		1.10	28.00
	QB800-0.25	8000	0.25	1.10	28.00	60	198
	QB1000-0.25	10000		1.50	28.84
	QB1200-0.25	12000		2.20	36.75

　　注：如用戶需要，本廠可提供其它的轉速。

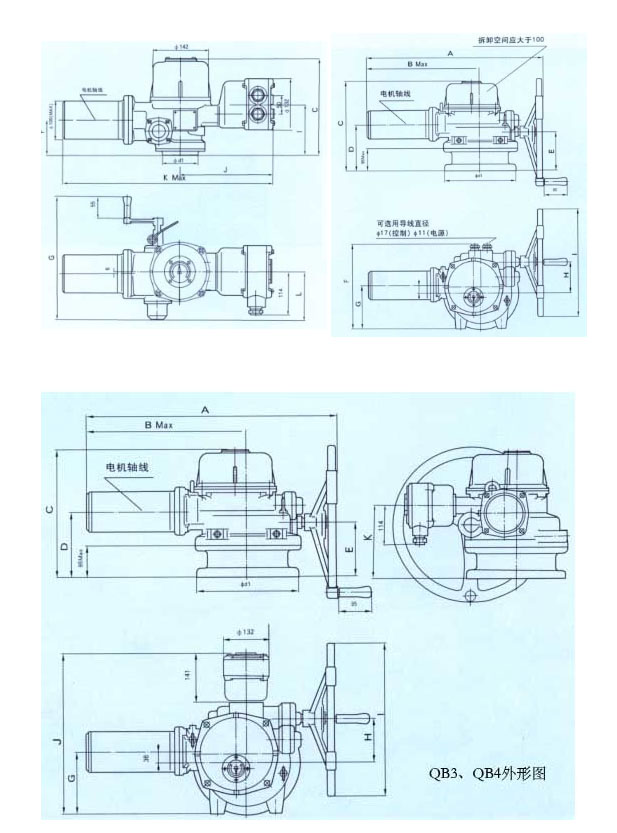

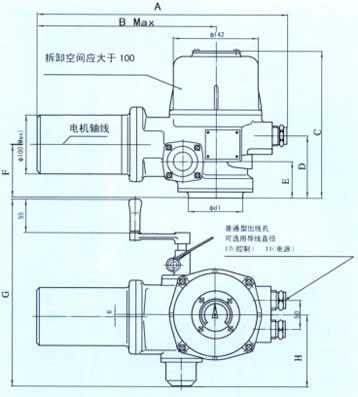

　　4.外形尺寸

型號	QB1 QB1.EX	QB2 QB2.EX	QB3 QB3.EX
A	418	418	585
B	297	297	360
C	249	339	340
D	105	195	157
E	61	44	124
F	90	180	275
G	308	308	115
H	122	122	97
I	130	220	305/457
J	236	236	416
K	540	540	179
L	122	122

　　5.連接尺寸

項目

連接型式

法蘭螺孔型式及尺寸

型號

RA型法蘭

RB型法蘭

RC型法蘭

QB1

QB2

QB3
