DZB防爆型多回轉電動頭適用于閥辨做直線運動 多回轉閥門電動裝置，通稱為 Z 型。適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。

　　多回轉電動頭按使用環境分： Z 為普通型； ZW 為戶外型； ZB 為隔爆型； ZZ 為整體型； ZT 為調節型。

　　防爆型多回轉電動頭按輸出作用力分：有轉矩型和推力型。

　　DZB防爆型多回轉電動頭的性能符合 JB/T8528-1997 《普通型閥門電動裝置技術條件》的規定。防爆型的性能符合 GB3836.1-83 《爆炸性環境用防爆電氣設備通用要求》， GB3836.2-83 《爆炸性環境用防爆電氣設備隔爆型電氣設備“ d ”》及 JB/T8529-1997 《隔爆型閥門電動裝置技術條件》的規定。

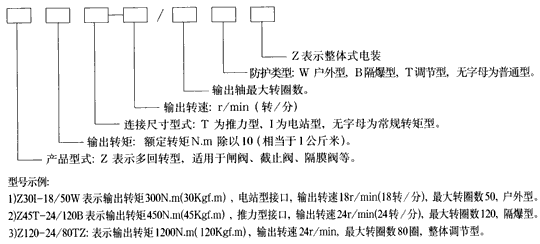

　　2.型號表示方法

　　3.主要技術參數

　　3.1 電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。

　　3.2 工作環境：

　　3.2.1 環境溫度：-20—+60℃（特殊訂貨-60—+80℃）

　　3.2.2 DZB防爆型多回轉電動頭相對溫度：≤90%(25℃時）

　　3.2.3 DZB防爆型多回轉電動頭普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）

　　3.2.4 防護等級：戶外型和防爆型為IP55（可訂制IP67）。

　　3.3 工作制：為短時10分鐘（可訂制30分鐘）。

　　3.4 型號規格和主要性能參數

型號 規格	額定 轉矩 N.m	公稱 推力 KN	最大閥 桿直徑 mm	最大 轉圈數	手動 速比	輸出 轉速 r/min	電機
							型號	功率 KW	電流 A
DZW5	50	20	28	10	1∶1	12	YDF112	0.12	0.7
DZW10	100	40	28	50	1∶1	24	YDF212	0.25	1.3
						36	YDF221	0.37	1.6
DZW15	150	40	28	50	1∶1	24	YDF221	0.37	1.6
						36	YDF222	0.55	2.4
DZW20	200	100	40	50	1∶1	18	YDF221	0.37	1.6
DZW30	300	100	40	50	1∶1	18	YDF222	0.55	2.4
DZW45	450	150	48	120	1∶1	24	YDF311	1.1	3.4
					20∶1	36	YDF312	1.5	4.5
DZW60	600	150	48	120	1∶1	24	YDF312	1.5	4.5
					20∶1	36	YDF321	2.2	6.5
DZW90	900	200	60	120	1∶1	24	YDF321	2.2	6.5
					25∶1	36	YDF322	3	9
DZW120	1200	200	60	120	1∶1	24	YDF322	3	9
					25∶1
DZW180	1800	325	70	150	25∶1	24	YDF411	4	11
						36	YDF412	5.5	14
DZW250	2500	325	70	150	25∶1	24	YDF412	5.5	14
DZW350	3500	700	78	120	25∶1	18	YDF421	7.5	19
DZW500	5000	700	78	120	25∶1	18	YDF422	10	26

　　注：如用戶需要，本廠可提供其它的轉速。

　　4.外形尺寸

型號	H	H1	L	L1	F	F1	F2	F3	F4
DZW5	232	96	410	275	261	156	156	/	290
DZW10/15	320	135	565 610	340 385	441	215	235	286	370
DZW20/30	320	135	610	385	441	215	235	286	370
DZW45/60	425	172	755	510	552	235	270	320	337
DZW90/120	456	180	825	535	621	260	315	350	371
DZW180/250	585	250	870	564	710	295	322	380	415
DZW350/500	694	252	1162	764	710	408	408	456	415
注：F1為普通型，F2為戶外型，F3為防爆型，F4為整體型

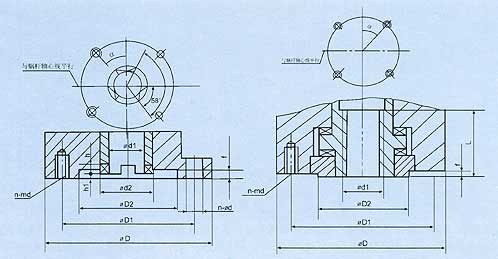

轉矩型的連接尺寸圖	推力型的連接尺寸圖

型號	轉矩型JB2920												推力型GB12222
	法蘭號	D	D1	D2 H9	h1	f	h	d1	d2	d	n	a	法蘭號	D	D1	D2 F8	f	d1 max	d	L	n	a
DZW5/10	2	145	120	90	2	4	8	30	45	M10	4	45°	F10	125	102	70	3	T28	M10	40	4	45°
	2I	115	95	75			6	26	39	M8
DZW20/30	3	185	160	125			10	42	58	M12			F14	175	140	100	4	T40	M16	55
	3I	145	120	90			8	30	45	M10
DZW45/60	4	225	195	150		5	12	50	72	ф18			F16	210	165	130	5	T48	M20	70
DZW90/ 120	5	275	235	180			14	62	82	ф22			F25	300	254	200		T60	M16	90	8	22.5°
	5I	230	195	150			12	50	72	ф18
DZW180/ 250	7	330	285	220	3	6	16	72	98	ф26			F30	350	298	230		T70	M20	110
DZW350/ 500	8	380	340	280	3	6	20	80	118	ф22	8	22.5°	F35	415	356	260	5	T75	M30	150	8
